ejercicios pág 46

21) Completa les frases al teu quadern:
a) En un circuit en sèrie circula la mateixa intensitatde corrent per tots els components.
d) En un circuit en sèrie el voltatge de cada component és diferent.

b) En un circuit en paral·lel la intensitat de corrent que circula per cada element pot variar.

c) En un circuit en paral·lel el voltatge en cada component és el mateix.

ejercicios ley de ohm

18) Completa le sfrases al teu quadern:

a) Per mesurar la intensitat de corrent cal connectar el polímetre com un amperímetre, en sèrie amb l'element escollit.

b) Per mesurar el voltatge cal connectar el polímetre com un voltímetre, en paral·lel amb l'element escollit.

19) Observa l'esquema. Indica com connectaries un polímetre per mesurar:

a) La intensitat de corrent que circula per la làmpada 1: 1'80 V
b) La intensitat de corrent que circula per la làmpada 2: 1'80 V
c) La intensitat de corrent que circula per la làmpada 3: 18 mA
d) La intensitat de corrent que circula per la làmpada 4: 36 mA
e) El voltatge a la làmpada 1: 2'25 V
f) El voltatge a la làmpada 2: 2'25 V
g) El voltatge a la làmpada 3: 2'25V

aplicación de ley de ohm

Polimetro

Es un instrumento eléctrico portátil para medir directamente magnitudes eléctricas activas, como corrientes y potenciales (tensiones), o pasivas, como resistencias, capacidades y otras.



aplicació de la llei d'Ohm

Indica la relació entre la intensitat, el voltatge i la resistència en un circuit elèctric.

V=I·R

1) Calcula el voltaje aplicado a una bombilla por la que circulas 5 amperes y que dispone de una resistencia de 7 ohms. Calcula la potencia consumida.

V=R·I                                                                                        P=V·I

V=5·7                                                                                        P=35·5

V=35 Voltios                                                                              P=175 vatios

2) Calcular la intensidad que circula por un circuito al que se le aplica 9 voltios y de resistencia 9 ohms.

 I=V:R

I=9:9

                            I=1 ampere

3) Calcular la resistencia que ofrece un circuito al que se le aplica un voltaje de 9 voltios y que circula una intensidad de 3 amperes.

R=V:I

R=9:3

R=3 ohms

a) El voltatge és l'energia per unitat de càrrega que fa que aquestes circulin pel circuit. Es mesura en volts, V.

b) La intensitat és la quantitat de càrrega que passa pel conductor en un segon. Es mesura en amperes, A.

c) La resistència mesura l'oposició que presenten els conductors al pas del corrent. Es mesura en ohms.

d) La potència és la quantitat d'energia que dissipa un component d'un circuit en cada segon. Es mesura en wats, W.

excercici corrent altern i continu

17) Classifica els aparells següents en funció de si usen corrent continu o altern.

corrent continu i corrent altern

CORRENT CONTINU

Les càrregues elèctiques es desplacen sempre en el mateix sentit.

CORRENT ALTERN

Les càrregues elèctriques es mouen primer en un sentit i després en l'altre.

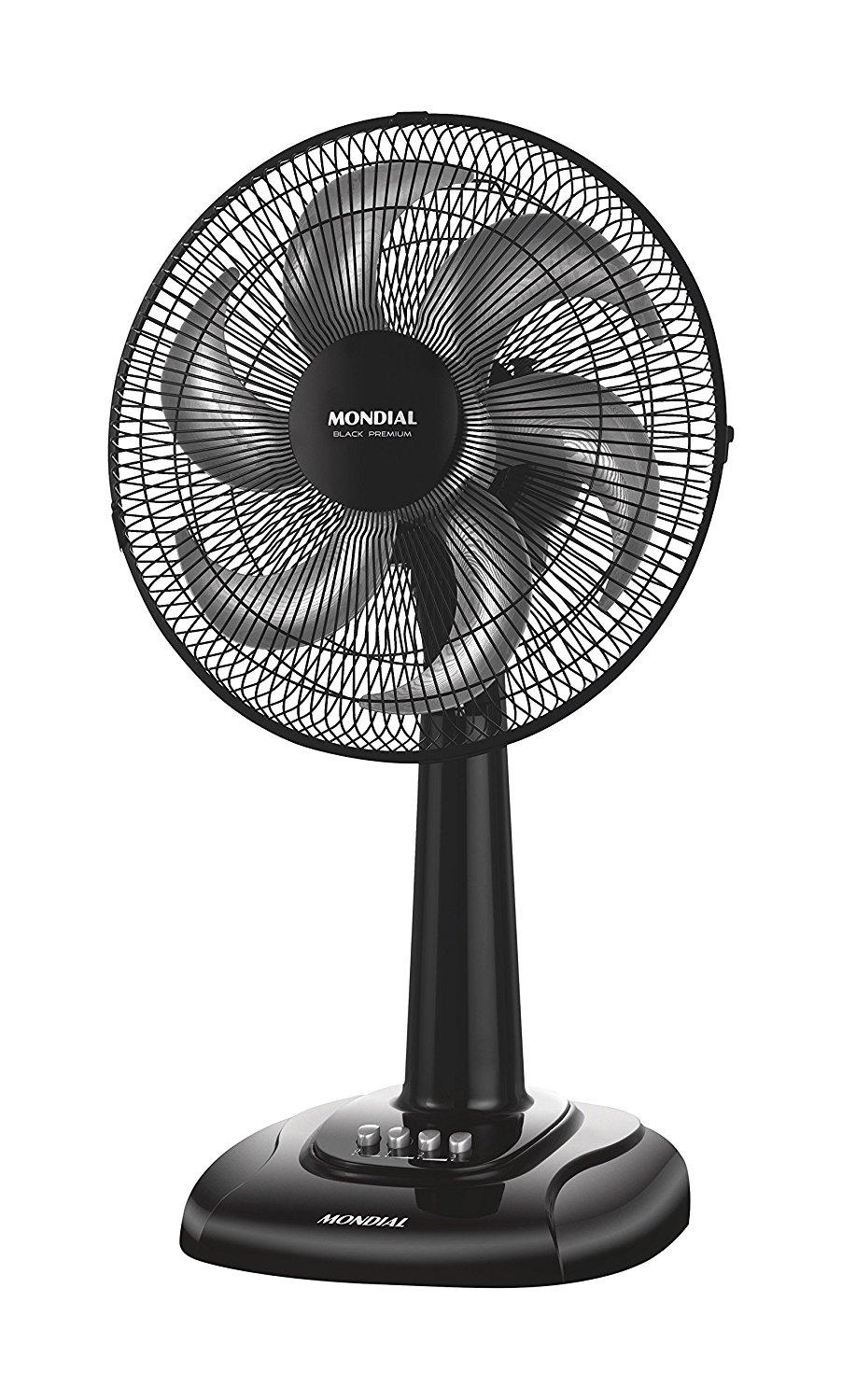

2) Assenyala de quin tipus és el corrent present en aquests aparells: continu o altern.



         Altern                                  Continu                                                             Altern

Continu
