powtoon electricidad

punto de luz conmutado desde tres zonas

Permite encender y apagar desde tres zonas

circuito de luz conmutada

Mediante dos conmutadores simples, una batería y una lámpara crea un circuito de luz conmutada.

conmutadores

CONMUTADORES

 El dispositivo conmutador, un tipo de dispositivo para instalaciones eléctricas o electrónicas que permite modificar el camino que deben seguir los electrones.

EJERCICIO

1. Para encender la lámpara.
2. Para encender el motor
3. Para encender el zumbador
4. Para encender la resistencia

motors

MOTORS

Converteix l'energia elèctrica en moviment.

  COMPONENTS

• Una bobina, que és un fil conductor fi enrotllat amb moltes voltes.
• Uns imans, que atrauen o repel·leixenla bobina.




                     EXERCICI

a) ¿ Que interruptores debes cerrar para que el motor gire en un sentido? El L2 y L4.

b) ¿ Que interruptores debes cerrar para que el motor gire en sentido contrario? El L1 y L3.

c) ¿ Que sucede si cierras el interruptor L2 y L3? Que la lámpara se enciende.

d) ¿ Y si lo haces con los interruptores L1 y L4? Sucede lo mismo

e) ¿ Que crees que sucede si cierras los cuatro interruptores? Que la lámpara se encenderá y el motor no.

f) ¿ Para que crees que esta esa bombilla? Para proteger el circuito.



interruptors

INTERRUPTORS

Els interruptors permeten controlar el pas del corrent per un circuit. En accionar-los el corrent comença a circular pel circuit o s'interromp.

TIPUS D'INTERRUPTORS

• Deslizable (Deslizante) (Slide)
• DIP Switch.
• Microswitch (finales de carrera)
• Interruptores de palanca (Toggle)
• Interruptores de lengueta (Reed Switch)
• Interruptores tipo Rocker.

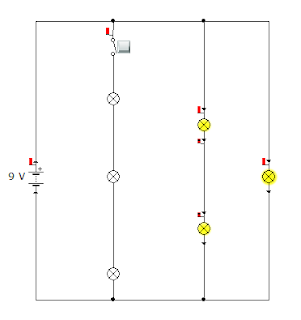

EXERCICI

a) Apagar con un interruptor L4 L5 y L6.

b) Apagar todas simultáneamente.

c) Apagar solo L4 con 2 cables y un interruptor.

 d) Apagar L1 L2 y L3.
